玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式及施工方案

玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式及施工方案
一、玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式
玻璃鋼防腐工程的領(lǐng)域越來越多，許多地方都能用到，但大部分人對產(chǎn)品結(jié)構(gòu)型式都不是很了解，下面小編就帶大家了解關(guān)于玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式。
玻璃鋼防腐在碳鋼、混凝土或其他基材外表制造玻璃鋼避免基材在介質(zhì)或環(huán)境效果下破壞或蛻變，稱作玻璃鋼防腐。玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式首要指外表需求防腐的資料，基材的質(zhì)量情況和原料決議防腐粘接資料的選型和玻璃鋼防腐工程的質(zhì)量。
1、基材：
首要指外表需求防腐的資料，基材的質(zhì)量情況和原料決議防腐粘接資料的選型和玻璃鋼防腐工程的質(zhì)量。
2、過渡粘接層：
首要用于玻璃鋼與基材的粘接，確保玻璃鋼與基材之間的剪切強(qiáng)度，混凝土和鋼材外表常用資料有 環(huán)氧樹脂、乙烯基樹脂等。
3、樹脂砂漿層：
首要用于修補(bǔ)基材外表缺點(diǎn)和進(jìn)步玻璃鋼防腐工程層的抗外載荷變形才能，樹脂砂漿首要由樹脂和填充 資料組成，常用填充資料有石英粉、瓷粉、滑石粉、氣相二氧化硅、玻璃空心微珠等。
4、玻璃鋼增強(qiáng)層：
首要用于玻璃鋼防腐工程層的增強(qiáng)和防滲漏的效果，進(jìn)步玻璃鋼防腐工程層的力學(xué)功能，確保滿足現(xiàn)場工況 應(yīng)力、應(yīng)變要求。一起加強(qiáng)玻璃鋼防腐工程層的防滲漏功能。
5、外保護(hù)層：
首要用于抵抗外界環(huán)境及介質(zhì)效果，通常由防滲層、富樹脂層組成。起到防腐蝕、防滲漏效果。溫馨提示：玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)形式與工程的質(zhì)量休戚相關(guān)，期望我們在學(xué)習(xí)了以上常識(shí)之后，可以認(rèn)識(shí)到其重要性，在工程的施工過程中嚴(yán)厲操作，確保玻璃鋼防腐工程的質(zhì)量。
玻璃鋼防腐工程有著耐用，耐腐蝕的作用，因此在行業(yè)中備受人們選擇。合肥冀徽玻璃鋼貿(mào)易有限公司是一家供玻璃鋼防腐工程、玻璃鋼管道、環(huán)氧防腐,水池防腐、內(nèi)壁防腐,可獨(dú)立地完成通風(fēng)工程、中央空調(diào)工程、等系列工程設(shè)計(jì)、制造及其安裝公司.如有需要安徽玻璃鋼防腐工程 。

河北君正防腐工程有限公司玻璃鋼防腐工程施工技術(shù)：

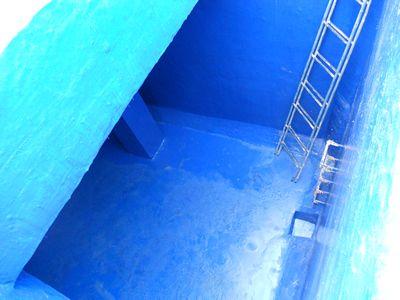

二、玻璃鋼防腐工程的施工方案介紹
1、除銹或水泥砂漿底層打磨：
為確保防護(hù)層的質(zhì)量，確保防護(hù)層與底材的結(jié)合力，應(yīng)操控磨料的顆粒形狀、硬度、壓縮空氣的壓力以及噴發(fā)視點(diǎn)，使底層外表粗糙度到達(dá)40～70µm；水泥砂漿底層用電動(dòng)鋼絲刷打磨后，用軟毛刷或壓縮空氣整理潔凈。
2、噴刷底層環(huán)氧樹脂膠料：
水泥砂漿底層經(jīng)處理后，應(yīng)盡早噴刷底層膠料，已免二次粘污；鋼底層經(jīng)處理后，8小時(shí)內(nèi)開端噴刷底層膠料。底層膠料噴刷距離24小時(shí)以上，噴刷時(shí)應(yīng)均勻，不得漏涂、流掛等缺點(diǎn)，制造好的環(huán)氧樹脂膠料需在40分鐘內(nèi)用完。
3、襯布：
底層膠料經(jīng)24小時(shí)固化后，在底層上均勻噴刷一道環(huán)氧呋喃胺樹脂襯布膠料，隨即襯上一層玻璃布，玻璃布有必要貼實(shí)，使膠料浸入布的纖維內(nèi)，并趕凈氣泡，隨后再噴刷一道襯布膠料，膠料應(yīng)飽滿。如此反復(fù)，到達(dá)層數(shù)和厚度。制造好的襯布膠料須在60分鐘內(nèi)用完，同層布搭接在50mm以上，上基層布錯(cuò)開50mm以上。
4、富樹脂的面層膠料：
襯布料經(jīng)24小時(shí)天然固化后，均勻噴刷面層環(huán)氧呋喃胺面層膠料，帶第一層硬化后再噴刷第二層面層膠料制造好的面層膠料也須在60分鐘內(nèi)用完。

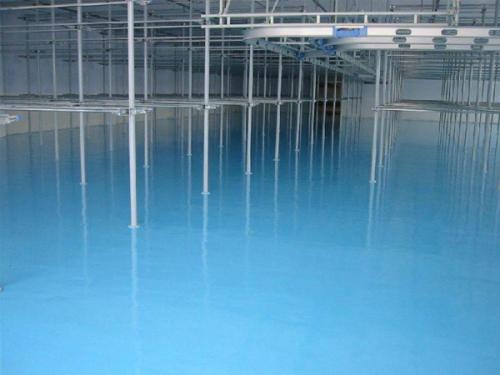

5、一砂：
若為地上須添加防滑功用時(shí)，在第二層面層膠料噴刷完時(shí)，當(dāng)即勻撒一層細(xì)石英砂，經(jīng)天然沉降并為膠料滋潤后即可。

以上是河北君正防腐工程有限公司專業(yè)技術(shù)人員為您詳解的玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式及施工方案，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
